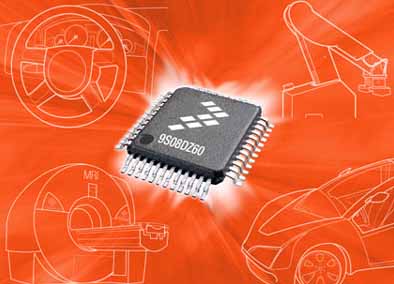

當今的嵌入式系統開發人員要求8位設備具有卓越的集成和性價比，以支持成本和功率敏感型應用。為了幫助開發人員從8位設計中獲得最優性能和功能，飛思卡爾推出了S08D系列8位微控制器（MCU）- 這是迄今為止該公司推出的集成度最高、擴展性最大的S08設備。 飛思卡爾的S08D系列是業界第一款集成了控制器區域網絡（CAN）接口、電子可擦拭可編程只讀內存 （EEPROM）和片上仿真/調試工具的8位MCU。嵌入式CAN接口為眾多汽車和工業控制應用提供理想的連通性解決方案，而嵌入式 EEPROM則通過實現數據的輕松寫入和擦拭，無需外部串行EEPROM，從而提高了系統設計靈活性。具有片上調試功能的集成開發工具能夠讓設計人員進行實時快速調試，實現產品快速面市。每一種集成功能都可以在-40 ～125 C 的整個汽車溫度范圍內正常使用。 飛思卡爾微控制器解決方案部消費和工業MCU產品經理Aiden Mitchell 表示："隨著嵌入式智能和連通性的市場需求增加，以及系統成本和功率預算的不斷縮減，必須幫助客戶從他們的8位設計中獲得最大的性能和價值。通過把必要的連通性和內存功能集成到單芯片架構，飛思卡爾的下一代S08D 系列能夠在提高系統性能的同時，降低主板空間、功耗、開發時間和系統成本。" 可擴展的、靈活的S08D系列選件 S08D系列包含一套可擴展的8位MCU選件，針對各種汽車和工業控制應用進行了優化。在汽車市場，S08D系列的目標是車身、底盤、安全和動力系統控制。主要工業控制應用包括工廠和建筑自動化、安全系統、醫療監控設備、航空和航天電子。 S08D系列目前有下列三條產品線： zS08DZ：S08D系列內的旗艦產品線，是高性能、全功能設備，能夠提供集成CAN和EEPROM。 9S08DN：嵌入式EEPROM的產品線，無CAN模塊，因此成為需要內存靈活性的非聯網和/或局域互連網（LIN）應用和工業應用的理想選擇。 9S08DV：成本優化的產品線，具有集成的CAN連通性，但無EEPROM。 三條S08D產品線為開發人員提供了擴展性、兼容性和設計自由，以選擇最能滿足他們特定應用和系統要求的設備 。三條產品線的針腳兼容性和封裝可擴展性不需要增加昂貴的I/O expanders。系統工程師可以從一條產品線輕松地向上移植到另一條產品線以擴展系統級功能，也可以向下移植以最大限度地降低成本。此外，S08D系列還能夠以較低的成本為需要增強型外圍設備和更高性能的應用提供飛思卡爾68HC05和68HC08架構的向上移植路徑 。工程師現在有了兼容針腳的系列8位MCU，讓客戶擺脫了從成本到功耗的各類限制。 通過設計提高功率效率 S08D系列采用飛思卡爾的0.25微米處理技術生產，能夠提供40 MHz的內核速度和20MHz 的總線速度，旨在以較低的功耗提供更高性能。通過保持低功耗，S08D系列能夠讓汽車設計工程師在現有的12V電池容量中不斷增加車輛電子內容。這種低功率功能使S08D系列設備非常適合功率敏感汽車應用，例如避光和座位控制、操縱和底盤系統等。 飛思卡爾經過驗證的0.25微米處理技術支持先進的制造設計和測試功能設計，有助于設計人員利用S08D系列設備實現汽車行業的零缺陷質量目標。 開發工具支持 S08D系列由一套全面的軟件開發工具支持，如CodeWarrior? Development Studio、后臺調試模式（BDM）、多鏈路與Cyclone Pro、硬件開發工具（包括評估板、演示板和編程適配器）。除了這些工具外，飛思卡爾還通過為CAN和LIN通信以及眾多其他功能提供所需的低等級軟件驅動程序，使他們項目的軟件開發工作始終領先一步。 S08D系列的特性 高達40MHz的系統時鐘（20MHz總線） 高達60K的片上閃存 高達2K的 EEPROM 任意 8位汽車CAN設備的最大RAM（最高4K） 具有靈活PLL、FLL或內部振蕩器選項的多時鐘生成器（MCG） 靈活的時鐘選項 具有PWM功能的可編程中斷計時器（PIT） 具有實時時鐘（RTC）、低壓警報（LVI）和外部電壓監視器的系統保護 靈活的節能模式 兩種低功率停止模式 低功率實時中斷（RTI）可用于運行、等待和停止 模擬功能 最多 24ch的10位ADC，帶有內置溫度傳感器 最多兩個模擬比較儀 豐富的通信外圍設備裝置 MSCAN （于飛思卡爾的16位S12系列MCU上CAN相同） 最多2 個SCI接口— LIN 主功能，從停止模式喚醒 具有廣播模式功能的IIC SPI -40℃～125℃的操作溫度范圍 2.7V～5.5V的操作電壓
