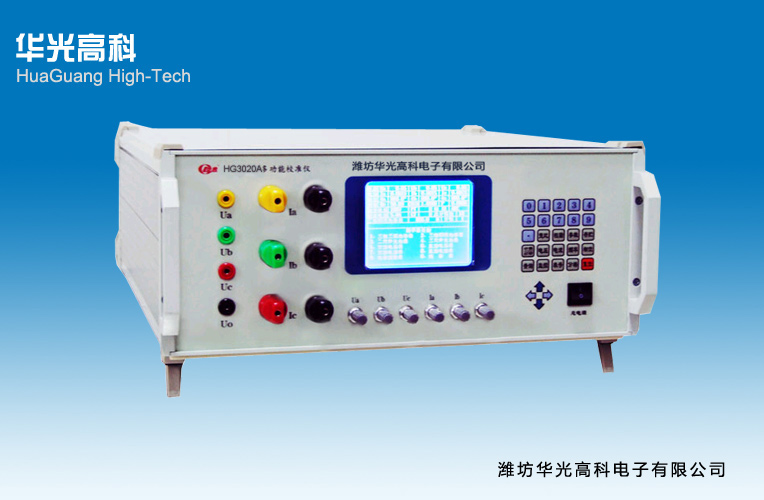

1 概述

本裝置是按照國家檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》及相關國家標準的要求而設計的單相0.05級交直流標準裝置。可檢定0.2級及以下交直流電壓表、電流表、頻率表、電阻表。源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。

裝置設有RS-232接口，能與計算機組成半自動檢定系統。軟件界面友好,功能豐富，包括檢定、存儲及查詢功能。

裝置采用240*128液晶屏，圖表字符顯示清晰，具有精度高、工作穩定可靠、操作方便靈活的特點。

2 主要功能及特點

2．1 可半自動或手動檢驗電力系統中各種指針式和數字式萬用表、工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差。

2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。

2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

2．4 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。

2．5 設有大容量的非易失性存貯器，可存貯500塊被檢表的檢測原始數據，以供查閱和上傳。

3 主要技術指標

3．1  交流電壓量程  200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 最大輸出容量　20VA；

3．2  交流電流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A   最大輸出容量　20VA；

3．3  交流電壓、電流調節范圍 0～120% FS（1000V量程除外）        調節細度 5×10^－5；

3．4  工頻交流電壓20V～1000V量程 準確度±(0.03%RD+0.02%FS)；穩定度≤0.01% FS /60s；

200mV～4000mV量程     準確度±(0.3%RD+0.2%FS)；   穩定度≤0.04% FS /60s；

工頻交流電流0.2A～20A量程  準確度±(0.03%RD+0.02%FS)； 穩定度≤0.01% FS /60s；

2mA～40mA量程       準確度±(0.3%RD+0.2%FS)；   穩定度≤0.04% FS /60s；

3．5  頻　率　　調節范圍 45～65Hz，   調節細度 0.001Hz，調定值準確度 0.01Hz；

3．6  交流電壓、電流輸出波形失真度　　  ≤0.3%；

3．7  諧波2～31次，幅度0～20%，各次諧波相位細度0.01⁰·N（N為諧波次數）；

3．8  直流電壓量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V　最大輸出容量20W；

3．9  直流電流量程　20uA、40uA、200uA、400uA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A

             最大輸出容量20W；

3．10 直流電壓、電流調節范圍0～110% FS（1000V量程除外），調節細度5×10^－5；

3．11 直流電壓、電流輸出穩定度　    ≤0.01% FS /60s（峰－峰值）；

3．12 直流電壓調定值準確度　　　　　　    ±(0.03%RD+0.02%FS)；

3．13 直流電流調定值準確度　　　　　   ±(0.06%RD+0.04%FS)；

3．14 電子電阻箱量程0～200Ω、0～2kΩ、0～20kΩ、0～200kΩ、0～2MΩ；

3．15 電子電阻箱調節范圍   0～100% FS；   調節細度    0.02%；

3．16 電子電阻箱量程0～2kΩ、0～20kΩ、0～200kΩ在測試電流不超過最大允許輸入電流時，

      0～100% FS范圍內調定值準確度  ±(0.12%RD+0.08%FS)；0～200Ω、0～2MΩ在0～100% FS范圍內調定值準確度  ±(0.3%RD+0.2%FS)。所有電阻量程僅保證10%～100%的準確度。

3．17 點頻方波輸出  1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；

   方波幅度4.5V；調定值準確度0.01Hz；

3．18 工作電源　 單相220V±10%，　50Hz±5%；

3．19 使用環境　 溫度20⁰C±10⁰C，　相對濕度≤85%RH；

3．20 體積重量　 約440×360×160mm³，　12kg；
